步進電機驅動
產品名稱：HTD9800 內置光圈控制的攝像機和安全監控攝像頭用鏡頭驅動芯
型號： HTD9800
產片介紹：HTD9800是一款用于攝像機和安全監控攝像頭的鏡頭驅動芯片，內置光圈控制功能。 HTD9800通過電壓驅動模式實現了超低噪聲的微步細分驅動。 HTD9800提供帶有散熱焊盤的QFN52封裝和不帶散熱焊盤的MIS44封裝，均是無鉛產品，符合環保標準。
產片介紹：HTD9800是一款用于攝像機和安全監控攝像頭的鏡頭驅動芯片，內置光圈控制功能。 HTD9800通過電壓驅動模式實現了超低噪聲的微步細分驅動。 HTD9800提供帶有散熱焊盤的QFN52封裝和不帶散熱焊盤的MIS44封裝，均是無鉛產品，符合環保標準。
┄┄┄詳細介紹┄┄┄
描述
HTD9800是一款用于攝像機和安全監控攝像頭的鏡頭驅動芯片，內置光圈控制功能。
HTD9800通過電壓驅動模式實現了超低噪聲的微步細分驅動。
HTD9800提供帶有散熱焊盤的QFN52封裝和不帶散熱焊盤的MIS44封裝，均是無鉛產品，符合環保標準。
HTD9800通過電壓驅動模式實現了超低噪聲的微步細分驅動。
HTD9800提供帶有散熱焊盤的QFN52封裝和不帶散熱焊盤的MIS44封裝，均是無鉛產品，符合環保標準。
特點
● 電壓驅動模式：兩路256細分步進驅動器實現超低噪聲的縮放和調焦
● 內置光圈控制器
● 4線串行數據通信接口
● 內置2通道驅動LED的開漏輸出
● PWM調制實現低功耗光圈驅動
應用
● 攝像機
● 安全監控攝像頭

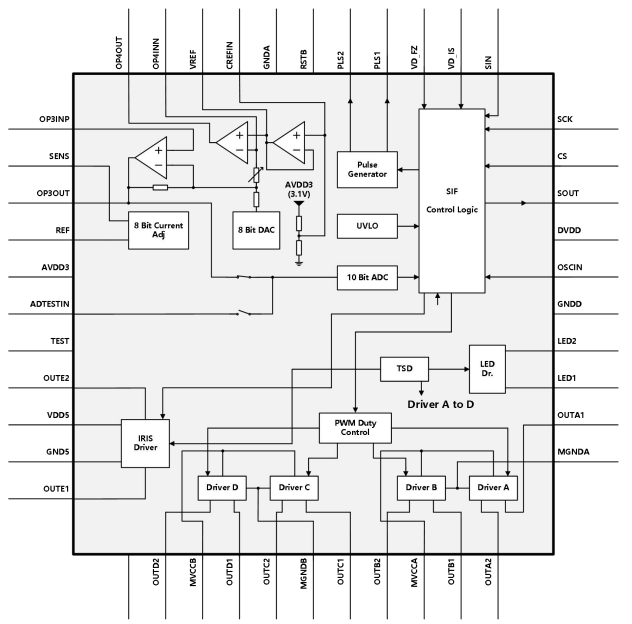

功能模塊框圖

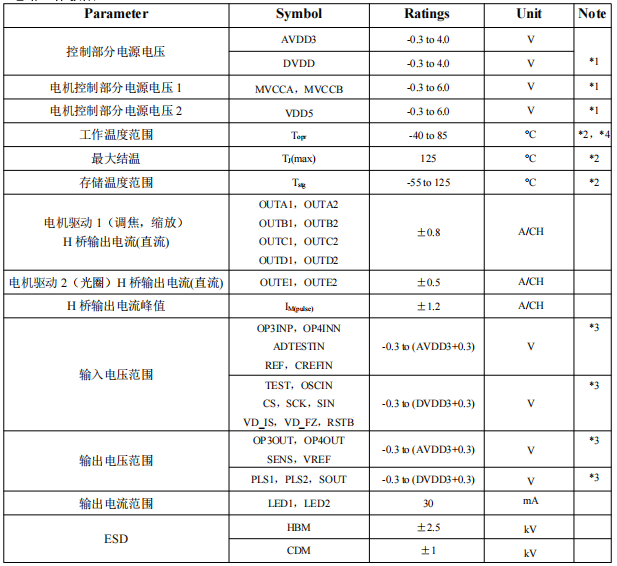

電路工作極限
注意：如果工作于高于上述極限值的條件，本產品可能會遭受永久性損壞。此范圍是器件所能工作的最大范圍，因為超出了推薦工作范圍，器件的性能無法保證，并且當長期處于極限工作條件時，可能會影響產品的可靠性。
*1：不超過上述絕對最大額定值和功耗條件下的值
*2：除功耗，工作環境溫度和存儲溫度外，所有值都是在 Ta=25℃下得到的
*3：(DVDD+0.3)不得超過 4.0V，(AVDD+0.3)不得超過 4.0V
*4：芯片工作溫度范圍受限于 Ta=85℃時芯片的功耗(獨立芯片)。使用該產品時，請參考標準封裝的 PD-Ta 曲線圖，根據電源電壓、負載和環境溫度進行散熱設計并留足夠余量。
