馬達驅動
產品名稱：ATD5988(內置轉換器和過流保護的微特步進電機驅動芯片)
型號： ATD5988
產片介紹：ATD5988是一款內部集成了譯碼器的微特步進電機 驅動器，能使雙極步進電機以全、半、1 4、 1 8、1 16 和1 32步進模式工作。步進模式由邏輯輸入管腳MSx選 擇。其輸出驅動能力達到28V和±1 8A
產片介紹：ATD5988是一款內部集成了譯碼器的微特步進電機 驅動器，能使雙極步進電機以全、半、1 4、 1 8、1 16 和1 32步進模式工作。步進模式由邏輯輸入管腳MSx選 擇。其輸出驅動能力達到28V和±1 8A
┄┄┄詳細介紹┄┄┄
描述
ATD5988是一款內部集成了譯碼器的微特步進電機 驅動器，能使雙極步進電機以全、半、1/4、/1/8、1/16和1/32步進模式工作。步進模式由邏輯輸入管腳MSx選
擇。其輸出驅動能力達到28V和±1.8A。譯碼器是ATD5988易于使用的關鍵，通過STEP管腳
輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口，使其更適于沒有復雜的微處理器或微處理器負擔過重的場合。
在步進操作期間，ATD5988的內部電路可以自動的 控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定關斷時間結束?；旌纤p模式 控制不但降低了電機工作時產生的噪聲，還增加了步進 的準確性，同時減小了系統的功耗。同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括：帶遲滯額過熱保護、欠壓鎖定及過流保護。

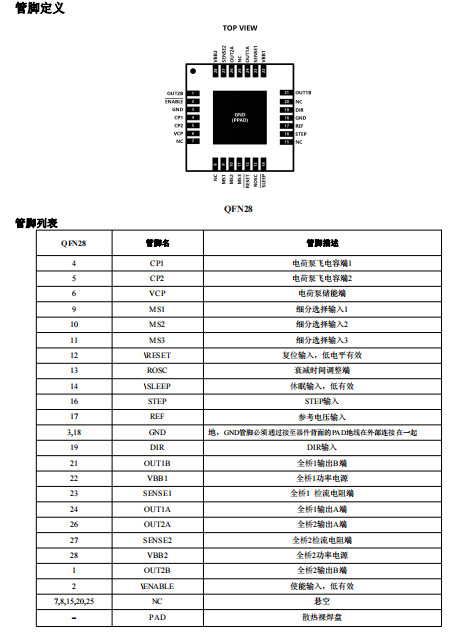

ATD5988提供帶有散熱焊盤的QFN28封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準。
特點
●低導通電阻RDS(ON) ，640mΩ(HS+LS)
●自動檢測和選擇電流衰減模式
●支持電流慢衰減和混合衰減模式
●同步整流功能降低功耗
●內部欠壓鎖定
●過流保護
●QFN封裝
●過熱關斷電路
●對地短路保護
●負載短路保護
●最高支持32細分
