產品名稱：HTN865B 36V, 20A高效異步升壓轉換器
型號： HTN865B
產片介紹：HTN865B是一款高功率異步升壓轉換器，集成8mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。 HTN865B具有2 8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。
產片介紹：HTN865B是一款高功率異步升壓轉換器，集成8mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。 HTN865B具有2 8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN865B是一款高功率異步升壓轉換器，集成8mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HTN865B具有2.8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。
HTN865B還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
HTN865B通過RT管腳外接電阻調整開關頻率，開關頻率范圍為100KHZ-1000KHZ
HTN865B采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。
HTN865B通過EN可以控制開啟和關斷。
HTN865B具有2.8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。
HTN865B還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
HTN865B通過RT管腳外接電阻調整開關頻率，開關頻率范圍為100KHZ-1000KHZ
HTN865B采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。
HTN865B通過EN可以控制開啟和關斷。
■ 特點
?寬輸入電源范圍2.8V-36V, 輸出電壓范圍：最高 36V
?內置40V 8mΩ功率NMOS
?開關頻率可調100K-1MHz
?開關MOS過流閾值可調，最高20A
?欠壓保護和過熱關斷保護
?無鉛封裝，ETSSOP20
■ 應用
?藍牙/ Wi-Fi音箱 ?充電
?移動電源 ?電子煙 ?大功率應急電源

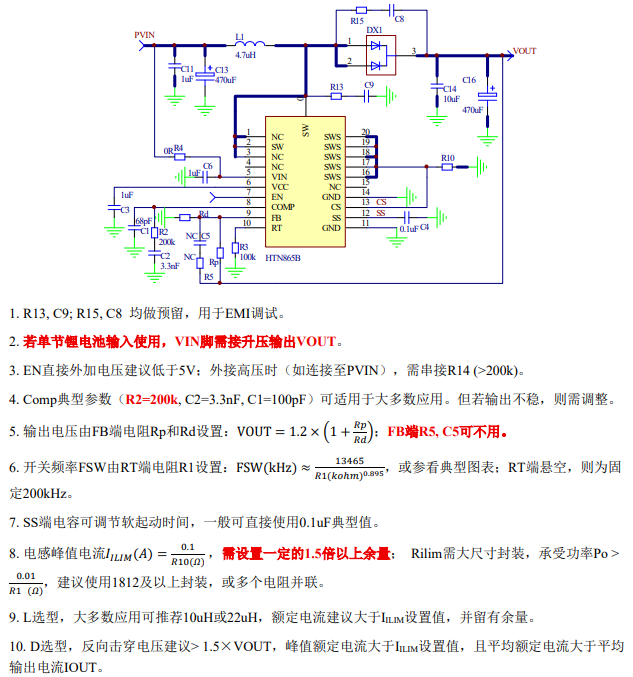

■ 典型應用圖
