聲卡是什么聲卡的組成基本結構和工作原理及有聲卡和沒聲卡的區別概述

　一、什么是聲卡

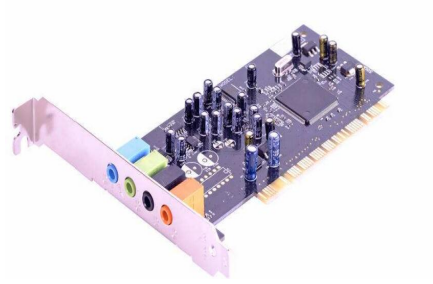

　　聲卡（SoundCard）也叫音頻卡（港臺稱之為聲效卡）：聲卡是多媒體技術中最基本的組成部分，是實現聲波/數字信號相互轉換的一種硬件。

　　聲卡的基本功能是把來自話筒、磁帶、光盤的原始聲音信號加以轉換，輸出到耳機、揚聲器、擴音機、錄音機等聲響設備，或通過音樂設備數字接口（MIDI）使樂器發出美妙的聲音。

　　二、聲卡基本結構

　　聲音控制芯片

　　聲音控制芯片是把從輸入設備中獲取聲音模擬信號，通過模數轉換器，將聲波信號轉換成一串?dāng)?shù)字信號，采樣存儲到電腦中。重放時，這些數字信號送到一個數模轉換器還原為模擬波形，放大后送到揚聲器發聲。

　　數字信號處理器

　　DSP芯片通過編程實現各種功能。它可以處理有關聲音的命令、執行壓縮和解壓縮程序、增加特殊聲效和傳真MODEM等。大大減輕了CPU的負擔，加速了多媒體軟件的執行。但是，低檔聲卡一般沒有安裝DSP，高檔聲卡才配有DSP芯片。

　　FM合成芯片

　　低檔聲卡一般采用FM合成聲音，以降低成本。FM合成芯片的作用就是用來產生合成聲音。

　　波形合成表

　　在波表ROM中存放有實際樂音的聲音樣本，供播放MIDI使用。一般的中高檔聲卡都采用波表方式，可以獲得十分逼真的使用效果。

　　波表合成器芯片

　　跳線

　　跳線是用來設置聲卡的硬件設備，包括CD-ROM的I/O地址、聲卡的I/O地址的設置。聲卡上游戲端口的設置（開或關）、聲卡的IRQ（中斷請求號）和DMA通道的設置，不能與系統上其他設備的設置相沖突，否則，聲卡無法工作甚至使整個計算機死機。

　　I/O口地址

　　PC機所連接的外設都擁有一個輸入/輸出地址，即I/O地址。每個設備必須使用唯一的I/O地址，聲卡在出廠時通常設有缺省的I/O地址，其地址范圍為220H～260H。

　　該芯片的功能是按照MIDI命令，讀取波表ROM中的樣本聲音合成并轉換成實際的樂音。低檔聲卡沒有這個芯片。

　　IRQ（中斷請求）號

　　每個外部設備都有唯一的一個中斷號。聲卡SoundBlaster缺省IRQ號為7，而SoundBlasterPRO的缺省IRQ號為5。

　　DMA通道

　　聲卡錄制或播放數字音頻時，將使用DMA通道，在其本身與RAM之間傳送音頻數據，而無需CPU干預，以提高數據傳輸率和CPU的利用率。16位聲卡有兩個DMA通道，一個用于8位音頻數據傳輸，另一個則用于16位音頻數據傳輸。
