HT4832 免輸出電容G類耳機音頻放大解決方案

HT4832介紹

伴隨著智能手機、藍牙耳機、無線麥等越來越多的便攜式音頻設備的出現，其電路板設計空間越來越不足；將音頻信號傳輸?shù)蕉鷻C(jī)，一直以來都使用龐大的DC阻隔電容，不僅對電路板空間提出了較大的挑戰，對音質的低頻部分表現也存在損傷。

深圳市永阜康科技有限公司推出基于HT4832免電容G類耳機放大解決放案，不需要輸出DC阻隔電容，具有極其精簡的BOM表，并提供纖薄的QFN16無鉛無鹵封裝，非常適用于微型便攜式音頻設備中。

HT4832作為耳機驅動芯片，其支持差分和單端的模擬信號輸入，具備4種不同的增益設置（-6dB, 0dB, 3dB, 6dB），具有較高的信噪比和較低的失真，并具有良好的過熱、過壓、過流保護，廣泛應用于各類音頻設備終端。

HT4832還能作為音頻運算放大器，在諸如音頻功放前級作差分轉單端、增益補償?shù)裙δ苁褂谩?br/>
HT4832能pin to pin兼容TPA6132, PAM8908，并在價格、輸出功率、失真、通道隔離度等性能上表現更為突出。

1、HT4832主要指標

無需輸出偏置為 0V 的直流阻隔電容器
卓越的低頻保真度
Pop聲抑制
全差分或單端輸入
寬電源電壓范圍：2.3-5.5V
輸出功率
Po = 46mW (THD+N = 1%, PVDD = 3.6V, R_L = 16ohm, f = 1kHz);
Po = 99mW (THD+N = 1%, PVDD = 5.0V, R_L = 16ohm, f = 1kHz);
Po = 33mW (THD+N = 1%, PVDD = 3.6V, R_L = 32ohm, f = 1kHz);
Po = 68mW (THD+N = 1%, PVDD = 5.0V, R_L = 32ohm, f = 1kHz).
總諧波失真+噪聲
THD+N = 0.014% (Po = 20mW, PVDD = 3.6V, R_L = 16ohm, f = 1kHz).
靜態電流
I_DD = 3.6mA (PVDD = 3.6V).
關斷電流
I_SD = 0.1uA.
信噪比
SNR = 96dB.

2.HT4832介紹

伴隨著智能手機、藍牙耳機、無線麥等越來越多的便攜式音頻設備的出現，其電路板設計空間越來越不足；將音頻信號傳輸?shù)蕉鷻C(jī)，一直以來都使用龐大的DC阻隔電容，不僅對電路板空間提出了較大的挑戰，對音質的低頻部分表現也存在損傷。

由嘉興禾潤電子科技有限公司提供的HT4832，是一款不需要輸出DC阻隔電容的G類立體聲耳機驅動芯片，具有極其精簡的BOM表，并提供纖薄的QFN16無鉛無鹵封裝，非常適用于微型便攜式音頻設備中。

HT4832作為耳機驅動芯片，其支持差分和單端的模擬信號輸入，具備4種不同的增益設置（-6dB, 0dB, 3dB, 6dB），具有較高的信噪比和較低的失真，并具有良好的過熱、過壓、過流保護，廣泛應用于各類音頻設備終端。

HT4832還能作為音頻運算放大器，在諸如音頻功放前級作差分轉單端、增益補償?shù)裙δ苁褂谩?/p>

HT4832能pin to pin兼容TPA6132, PAM8908，并在價格、輸出功率、失真、通道隔離度等性能上表現更為突出。

HT4832 Demo Board

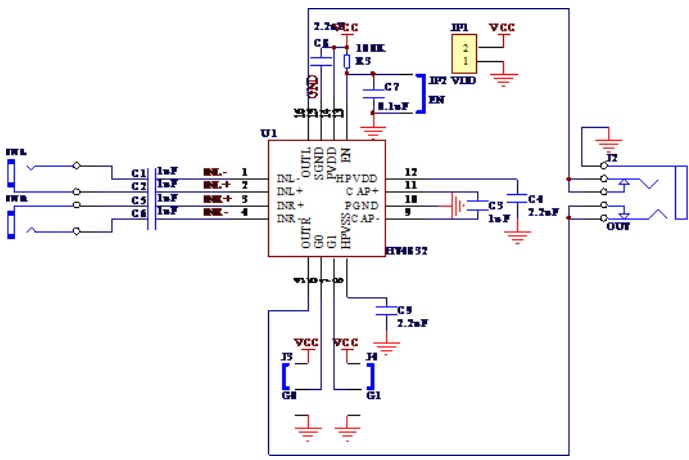

Fig. 1 Schematic Diagram of HT4832 Demo Board
Table.1 HT4832 with Reduced Component Count (without input and output socket)

Part Type	Designator	Footprint
HT4832	U1	QFN16
0.1uF	C7	0704C
1uF	C5	0704C
1uF	C3	0704C
1uF	C6	0704C
1uF	C1	0704C
1uF	C2	0704C
2.2uF	C4	0704C
2.2uF	C9	0704C
2.2uF	C8	0704C
100K	R3	0704









Fig.2 View of HT4832 Demo Board

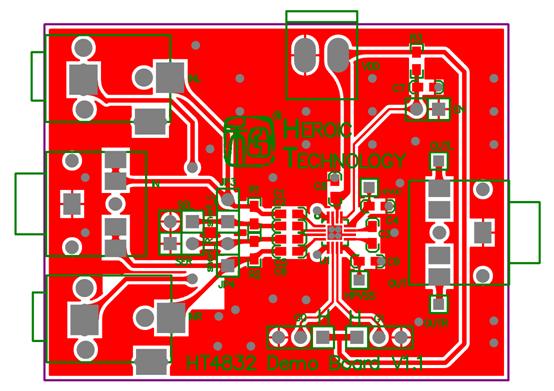

Fig.3 Top View of HT4832 Demo Board PCB Layout

Fig.4 Bottom View of HT4832 Demo Board PCB Layout
